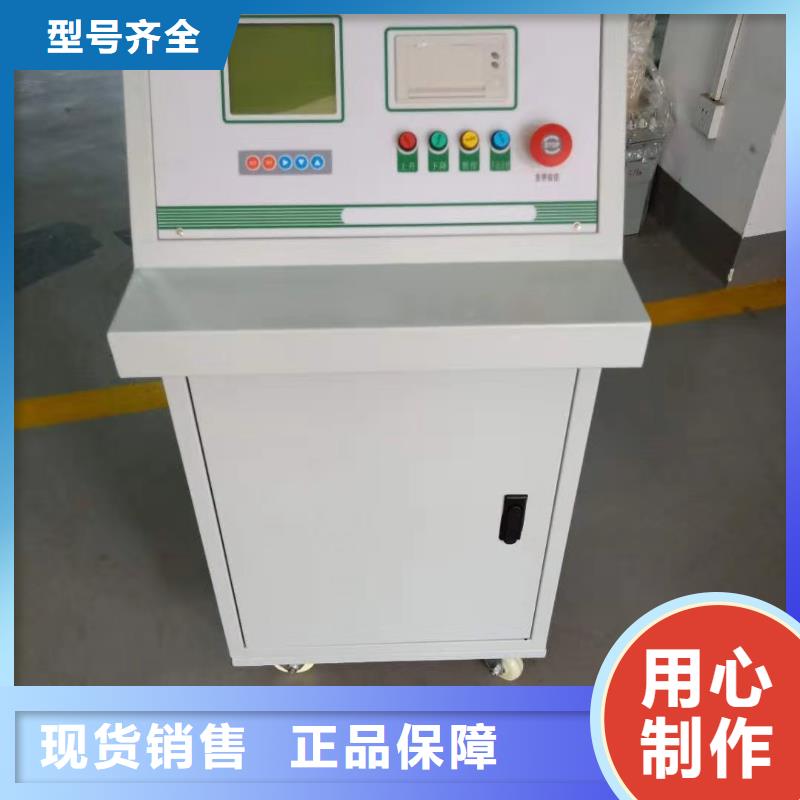

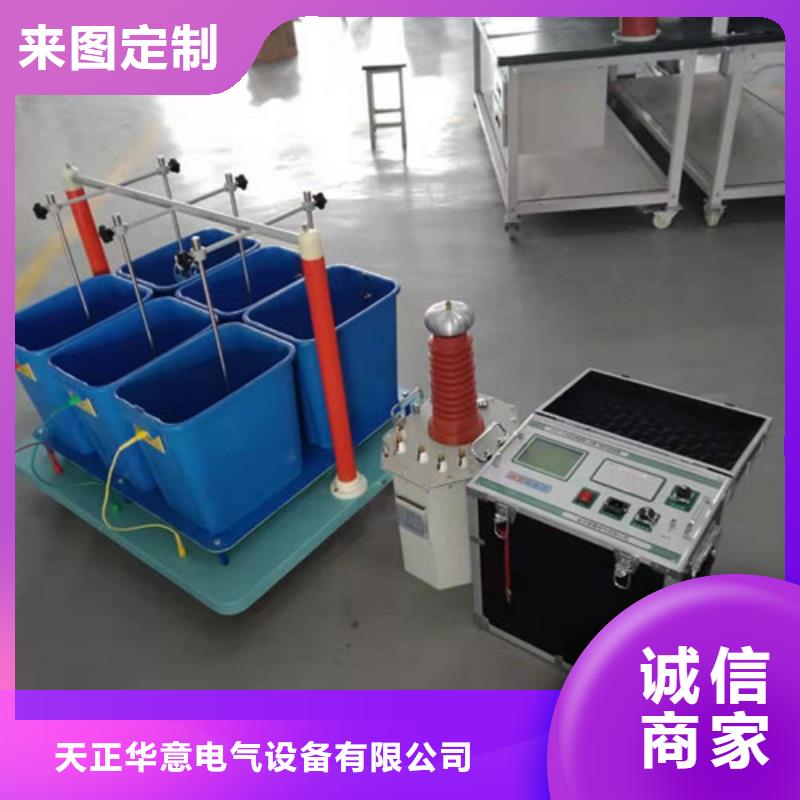

绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg

绝缘鞋手套耐压装置技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V）电压测量误差： ”键可分别用来选择菜单和增减选择量，“确认”键用来确认所选项目、启动等工作，“退出”键用来停止试验、返回上一级菜单。“急停”键用于特殊情况下紧急停止试验，“升压”“降压”键用来手动调节升压、降压。3.3试验接线测试仪电源输入端子接交流220V电源，0 ~ 250V电源输出接试验变压器一次输入，测量输入接试验变压器测量线圈；试验变压器高压输出接高压泄流测控仪高压输入；测试仪、试验变压器、高压泄流测控仪接地点均接地。注意：红外数据通讯端口之间夹角不大于30度，两个端口间距离不超过6m。4.操作说明4.1开机打开高压泄流测控仪电源开关。接通CZ7004绝缘靴手套测试主机的220V试验电源，打开测试仪左下脚电源开关，液晶屏显示开机画面，警示灯绿灯亮。屏幕右上角显示红外通讯状态，以动画显示，如看不到动画显示，请检查高压泄流测控仪是否开机，红外数据通讯端口是否对正。

绝缘鞋手套耐压装置绝缘靴和绝缘手套是电力系统操作和检修必备的防护用具，DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。仪器采用多路高压泄流测量和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身。为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。2.主要功能与技术参数2.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。2.1.12可利用无纸化办公系统实现试验数据的转存，只需携带数据卡即可将试验数据转存入计算机并自动生成试验报告。
